Воздушная пробка в системе отопления: Пошаговая инструкция по удалению воздушных пробок

Разовое появление воздуха в трубах при осеннем запуске котельной — штатная ситуация, которая решается за пять минут отвёрткой. Но что делать, если вы стравливаете газ каждую неделю, давление на манометре котла постоянно падает, в трубах слышен шум водопада, а радиаторы отопления в дальних комнатах упорно остаются холодными?

Хроническое завоздушивание закрытого контура говорит о том, что вы боретесь со следствием, игнорируя первопричину. Воздух не возникает из ниоткуда: либо система сама затягивает его снаружи из-за ошибок гидравлики, либо газ генерируется внутри труб в результате физико-химических реакций. В этом материале мы проведём полную инженерную диагностику контура, разберём 7 скрытых причин завоздушивания и дадим алгоритм удаления воздушных пробок из всех узлов — от насоса и тёплого пола до батарей.

Симптомы и диагностика: как понять, что в контуре гуляет воздух

В отличие от локальной пробки в одной батарее, системное завоздушивание затрагивает всю гидравлическую сеть дома или квартиры. Распознать его и точно локализовать место скопления газа можно по четырём признакам:

• Акустические аномалии в магистралях: бульканье, журчание и перестук слышны не только в секциях батарей, но и в стояках, распределительном коллекторе и внутри корпуса котла.

• Скачки стрелки манометра: при включении циркуляционного насоса давление на группе безопасности дёргается на 0.2–0.4 бар, а по мере выхода газа через автовоздухоотводчики — неуклонно падает до аварийного отключения котла.

• Остановка циркуляции в отдельных ветках: подающая труба от котла раскалена, но контур водяного тёплого пола или тупиковая ветка второго этажа остаются ледяными.

• Зональный непрогрев приборов: верхние коллекторы, которыми обладают радиаторы отопления, остывают первыми, тогда как низ секций может оставаться тёплым.

Чтобы найти скрытую воздушную пробку в длинном трубопроводе или батарее, используйте бесконтактный инфракрасный пирометр (или просто проведите ладонью вдоль трубы по ходу движения воды). Точка, где температура резко падает на 15–25°C (обычно это П-образный изгиб трубы над дверным проёмом, неправильно спаянный переход диаметров или верхний торец секции), и является местом локализации газового пузыря.

7 главных причин завоздушивания системы отопления

Если контур герметичен и из него не капает вода, откуда внутри постоянно берётся газ? В теплотехнике выделяют семь фундаментальных причин этого явления.

1. Ошибки монтажа и нарушение уклонов труб

По требованиям свода правил СП 60.13330.2020, горизонтальные трубопроводы должны прокладываться с минимальным уклоном не менее 0.002–0.003 (2–3 мм на каждый погонный метр трубы) в сторону движения теплоносителя и к верхним точкам сброса воздуха. Если при пайке полипропилена трубы провисли или образовали «горб» без воздухоотводчика на вершине, в этой петле сформируется невыводимый воздушный карман. То же самое происходит, когда радиаторы отопления вешают по уровню кривого пола с уклоном в сторону стояка, запирая пузырь в противоположном от крана Маевского углу.

2. Неисправный расширительный бак и подсос воздуха без видимой течи

Самый парадоксальный сценарий: на стыках сухо, но воздух проникает в систему снаружи. Это происходит при падении давления в мембранном расширительном баке (экспанзомате). Когда вода в системе остывает, её объём уменьшается. Если воздушная камера бака пуста или порвана груша, давление в верхних точках контура падает ниже атмосферного — возникает вакуум (разрежение).

Сальники вентилей, американки и уплотнительные кольца из EPDM-резины сконструированы так, чтобы удерживать напор изнутри, но при разрежении они сжимаются и работают как обратный клапан, буквально всасывая уличный воздух внутрь трубы без единой капли воды снаружи.

3. Кавитация на крыльчатке циркуляционного насоса

Если перед циркуляционным насосом забит фильтр-грязевик или заужен диаметр подающей трубы, на входе в рабочее колесо насоса возникает зона экстремального падения давления. Когда давление падает ниже давления насыщенных паров жидкости при данной температуре, вода вскипает при 60–70°C. Образуются тысячи кавитационных парогазовых микропузырьков, которые разносятся по магистралям и объединяются в крупные пробки.

4. Кислородная диффузия через полимерные трубы

По нормативам СП 60.13330.2020, кислородопроницаемость труб в системах отопления не должна превышать 0.1 г/(м3⋅сут). Если для разводки отопления или тёплого пола были куплены дешёвые полипропиленовые или сшитые полиэтиленовые трубы (PEXPEX, PE-RTPE-RT) для холодного водоснабжения без антидиффузионного барьера (слоя этиленвинилового спирта EVOHEVOH или сплошной алюминиевой фольги), молекулы кислорода из воздуха комнаты свободно проникают сквозь кристаллическую решётку пластика прямо в воду из-за разницы парциальных давлений.

5. Термическая дегазация сырой воды

В каждом литре холодной водопроводной или скважинной воды при давлении 2 бар растворено до 30 мг воздуха. Согласно физическому закону Генри, при нагреве жидкости до 80°C растворимость газов падает почти в 3 раза:

C=kH⋅Pгаза

В результате после каждой подпитки системы свежей водой из крана котёл при нагреве «вываривает» из неё литры свободного газа, который сразу летит в верхние радиаторы отопления.

6. Электрохимическая коррозия и выделение водорода

Когда в одном контуре без диэлектрических вставок и ингибиторов коррозии соединяют металлы с разным электрохимическим потенциалом (например, медный теплообменник котла, латунные коллекторы и алюминиевые радиаторы отопления), возникает гальваническая пара. При нарушении кислотно-щелочного баланса воды (выход за пределы pH 7.0–8.5) начинается бурная реакция вытеснения водорода. В этом случае из батарей при стравливании выходит не воздух, а горючий газ H2 с резким запахом.

7. Неправильное заполнение контура (слишком быстрый пуск)

Если заполнять пустую систему водой под максимальным напором через подающую линию сверху вниз, поток воды срывается водопадом и запечатывает воздух в боковых ответвлениях, тупиковых ветках и змеевиках тёплых полов.

Чем опасны воздушные пробки для котла, насоса и батарей

Воздух в контуре — это не просто холод в комнатах, а прямая угроза дорогостоящему котельному оборудованию.

Инженерная сводка: 4 фатальных последствия завоздушивания

1. Смерть циркуляционного насоса за 30 минут. Современные насосы относятся к типу оборудования с «мокрым ротором». Подшипники скольжения и ротор в них смазываются и охлаждаются самой перекачиваемой водой. Если в улитку насоса попадает воздушный пузырь, наступает «сухой ход»: керамические втулки перегреваются и разрушаются, а обмотка статора сгорает.

2. Прогар и трещины теплообменника котла. Когда воздушная пробка блокирует проток, вода в первичном теплообменнике мгновенно закипает. Образуется паровая рубашка, металл перегревается локально, а когда поток внезапно прорывает пробку и обдаёт раскалённую медь или чугун более холодной водой из обратки, происходит термический удар — микротрещины гарантированы.

3. Ускорение коррозии в 8–10 раз. Сухая сталь не ржавеет, как и металл в полностью обескислороженной воде. Но на границе раздела фаз «горячая вода — воздух» внутри полупустого коллектора скорость язвенной коррозии возрастает на порядок. Обычные стальные панельные радиаторы отопления в таком режиме прогнивают до сквозных свищей за 2–3 сезона.

4. Разрушение резьбовых узлов гидроударами. Прорыв крупного газового пузыря через сужение клапана вызывает резкий скачок давления — гидравлический удар, который выдавливает плоские прокладки и разрушает паковку соединений.

Как устранить завоздушивание в разных узлах системы: пошаговый план

Если система основательно завоздушена, крутить краны Маевского на батареях бессмысленно, пока воздух стоит в котельной и магистралях. Действовать нужно строго по иерархии узлов.

Шаг 1. Прокачка циркуляционного насоса и группы безопасности котла

Прежде чем идти в жилые комнаты, удалите воздух из «сердца» системы:

1. Переведите котёл в режим ожидания (отключите горелку или ТЭНы), но оставьте насос включённым на 3-й (максимальной) скорости.

2. Проверьте автоматический воздухоотводчик на группе безопасности котла (или в верхней части настенного котла): защитный колпачок на ниппеле должен быть приоткручен на 1–2 оборота. Если он затянут до упора, воздух выходить не может!

3. На переднем торце циркуляционного насоса найдите широкую плоскую заглушку (буксу). Подставьте под насос тряпку, возьмите широкую шлицевую отвёртку и плавно поверните центральный винт против часовой стрелки на 1–1.5 оборота (не выкручивая полностью).

4. Дождитесь, пока из-под винта перестанет идти шипящая пена и потечёт ровная струйка воды, после чего затяните буксу обратно. Гудение насоса должно смениться тихим шелестом.

Шаг 2. Как выгнать воздушную пробку из водяного тёплого пола

Змеевик тёплого пола — это труба длиной 60–100 метров, уложенная горизонтально с десятками поворотов. Выгнать из неё пробку обычным рабочим давлением невозможно — поток просто пойдёт через соседние короткие петли.

Алгоритм поконтурной прокачки коллектора:

1. Отключите циркуляционный насос смесительного узла.
2. На коллекторной балке закройте все расходомеры (ротаметры) на подаче и все термостатические клапаны на обратке, кроме одного первого контура.
3. Подключите сливной шланг к дренажному штуцеру на балке обратного коллектора и выведите его в канализацию или глубокое ведро.
4. Откройте кран подпитки системы водопроводной водой на максимум. Весь напор воды пойдёт строго через одну открытую петлю, со скоростью 1.5–2 м/с выталкивая воздушные пузыри в дренаж.
5. Прокачивайте петлю 5–10 минут, пока из шланга не пойдёт ровный поток без единого пузырька. Закройте первую петлю, откройте вторую и повторите процедуру для каждого контура по очереди.

Шаг 3. Сброс воздуха из радиаторов отопления и стояков

Только после прокачки котельной и тёплых полов переходите к батареям:

• Выключите циркуляционный насос на 15 минут, чтобы раздробленные крыльчаткой пузыри всплыли из труб в верхние коллекторы приборов.
• Начинайте обход с самой нижней точки (первого этажа), двигаясь от ближнего к котлу прибора к дальнему, и лишь затем поднимайтесь на второй и третий этажи.
• На каждом приборе полностью откройте терморегулятор, плавно приоткройте кран Маевского на пол-оборота, выпустите газ до появления чистой струи воды и закройте клапан.
• Следите за манометром в котельной: как только давление опускается до 1.0 бар, плавно подпитывайте систему до рабочих 1.5–1.8 бар.

Особенности борьбы с воздухом в разных типах разводки

Поведение газовых пробок кардинально зависит от инженерной схемы трубопроводов. В таблице ниже приведены слабые места и способы развоздушивания четырёх базовых схем.

Схема разводки	Главная зона риска завоздушивания	Как правильно выгонять воздух
Однотрубная («Ленинградка»)	Верхние коллекторы всех батарей (газ из трубы залетает в каждый прибор по цепочке)	Последовательный сброс через краны Маевского на каждом приборе по ходу движения теплоносителя
Двухтрубная (тупиковая и петля Тихельмана)	Последние тупиковые радиаторы отопления в конце крыла и переходы между этажами	Установка автоматических воздухоотводчиков на верхних точках стояков + балансировка вентилями
Лучевая (коллекторная)	Распределительная гребёнка в шкафу и изгибы труб в стяжке при подъёме к приборам	Поочерёдная продувка каждого луча при перекрытых соседних выходах коллектора
Открытая (с естественной циркуляцией)	Контруклоны («мешки») на верхнем разгонном стояке и замёрзший/забитый выход в расширительный бак на чердаке	Заполнение системы строго снизу вверх тонкой струёй при открытом переливе верхнего бака; исправление провисаний стальной трубы

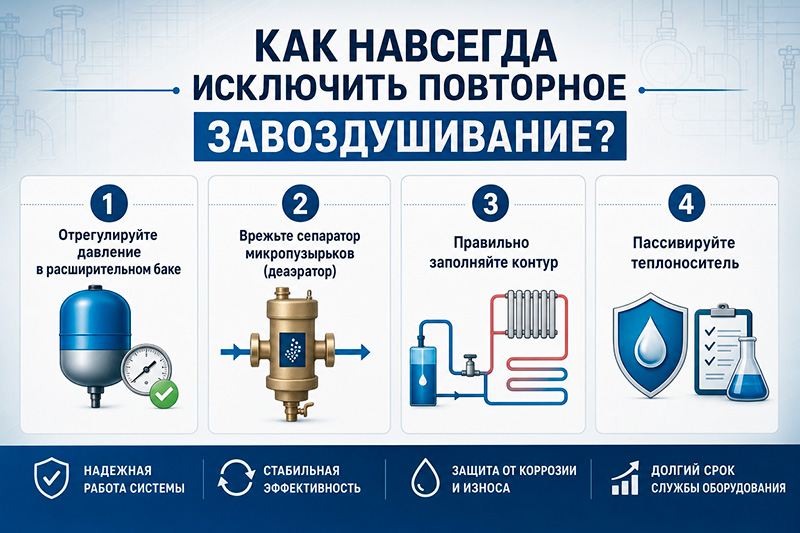

Модернизация контура: как навсегда исключить повторное завоздушивание

Чтобы забыть о беготне с отвёрткой и баночкой, устраните корневые причины попадания газа в сеть с помощью четырёх инженерных решений:

1. Отрегулируйте давление в расширительном баке. Раз в год перед сезоном отсекайте экспанзомат от системы, сливайте из него воду и проверяйте автомобильным манометром давление воздуха в ниппеле. Оно должно быть на 0.2 бар ниже статического рабочего давления вашей системы:

Pбака=Pсистемы−0.2 бар

Если в системе рабочее давление 1.5 бар, накачайте пустой бак насосом до 1.3 бар. Это навсегда исключит образование вакуума и подсос воздуха через сальники при остывании воды.

2. Врежьте сепаратор микропузырьков (деаэратор). Обычный поплавковый воздухоотводчик ловит только крупные пузыри. Установите на подающей трубе сразу на выходе из котла (где вода самая горячая и дегазация максимальна) латунный сепаратор с внутренней медной спиральной сеткой или кольцами Палля. Сталкиваясь с сеткой, микропузырьки слипаются в крупные капли газа и мгновенно выбрасываются через верхний клапан, не доходя до насоса и труб.

3. Правильно заполняйте контур. Закачивайте теплоноситель только через обратную линию в самой нижней точке котельной, при открытых кранах Маевского на всех верхних этажах. Вода должна подниматься снизу вверх медленно, как поршень, плавно выдавливая весь воздух перед собой.

4. Пассивируйте теплоноситель. Если у вас стоят алюминиевые или биметаллические радиаторы отопления, добавьте в контур жидкий ингибитор коррозии (например, на основе молибдатов или фосфонатов). Он стабилизирует pH и полностью прекратит выделение водорода на внутренней поверхности металла.

Часто задаваемые вопросы (FAQ)

Почему завоздушивается только одна последняя батарея в доме?
Если постоянно воздушит один и тот же концевой прибор на ветке, причины две. Первая: он работает как естественный воздухосборник (сепаратор) для всей магистрали, улавливая микропузырьки, которые выделяются при нагреве воды в котле. Вторая: если это алюминиевый прибор, возможно, именно в нём нарушен внутренний защитный оксидный слой, и металл вступает в реакцию с водой с выделением водорода. Проверьте выходящий газ: если он имеет резкий запах — добавьте в систему ингибитор коррозии; если это обычный воздух — установите на этот прибор автоматический поплавковый воздухоотводчик вместо ручного крана Маевского.

Как понять, что из батареи выходит водород, а не обычный воздух?
Водород (H2), образующийся при коррозии алюминия, обычно выходит с характерным резким «болотным» или техническим запахом примесей и выделяется непрерывно на протяжении всего сезона, даже если система не подпитывалась свежей водой и давление в ней не падало. Проверять наличие водорода поднесением зажжённой спички к крану Маевского категорически запрещено — при смешивании с кислородом воздуха образуется гремучий газ, вспышка которого приводит к серьёзным ожогам лица и рук.

Может ли система отопления завоздушиваться из-за неисправного теплообменника котла?
Да, это классическая скрытая поломка двухконтурных котлов. Если во вторичном пластинчатом или битермическом теплообменнике образовался микросвищ между контуром отопления и контуром горячего водоснабжения (ГВС), либо пробит змеевик бойлера косвенного нагрева, свежая водопроводная вода, насыщенная растворённым кислородом, будет незаметно передавливаться в систему отопления. Признак такой поломки — плавный самопроизвольный рост давления на манометре котла при закрытом кране подпитки.

Поможет ли повышение давления в системе избавиться от воздушных пробок?
Повышение статического давления в автономной системе с 1.0 до 1.8–2.0 бар действительно помогает: согласно закону Генри, при более высоком давлении газ лучше удерживается в растворённом состоянии в воде и не выделяется в пузырьки на входе в циркуляционный насос (подавляется кавитация). Однако превышать порог в 2.0–2.2 бар на холодную систему в частном доме нельзя — при нагреве воды до 80°С давление подскочит до 3.0 бар, и сработает аварийный сбросной клапан.

Заключение

Системное завоздушивание — это всегда сигнал о нарушении гидравлического или химического баланса в контуре. Чтобы раз и навсегда вернуть тишину в трубы и стопроцентную теплоотдачу вашим батареям, недостаточно просто крутить кран Маевского: проверьте накачку воздушной камеры расширительного бака, последовательно прокачайте насос и петли тёплого пола, а на выходе из котла установите качественный сепаратор микропузырьков.
